Esistono tre principali tipi di DEM

• Dati DEM Vettoriali
• Dati DEM Raster
• Dati DEM Numerici

Questa descrizione si occuperà dei dati DEM Raster, dato che questo tipo può essere arrangiato con ogni tipo di mappa raster o, molte mappe simili molto interessanti per i viaggiatori africani

La principale architettura di questi dati è molto simile a quelli di un file immagine raster.

L’unica differenza è:

• Il file di immagine raster da ad ogni pixel, il valore al colore, qualsiasi essa sia.
• Il dataset DEM assegna per ogni pixel, il valore dell’altitudine.

Il dataset DEM consiste normalmente da 1 a 3 file, in relazione al formato di dati selezionato.

Alcuni formati includono il map datum, la proiezione ed altri dati supplementari, dati descritti in testa al file principale. Altri utilizzano piccoli files addizionali (prevalentemente ASCII file) per questi dati supplementari.

Questo è un campo veramente vasto di formati e sottoformati. Non sono quindi descritti tutti limitando al lavoro svolto finora.

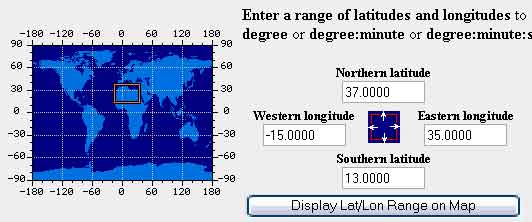

Numerose sono le fonti da cui attingere a i dataset DEM

Perlopiù Internet con dati disponibili per copertura globale ad un range scadente, di circa 1km.

Enti nazionali pongono in vendita dataset con alta risoluzione, migliore di 50m

• GTOPO30 – Global Topographic Data

– Australia

Geoscience Australia

– USA Questa nazione ne propone moltissimi!!!

Lo Shuttle Radar Topography Mission (SRTM) fu attuata ne Febbraio 2000 Utilizzando un tipo di tecnica stereografica, una nuova e veramente accurata mappatura DEM della Terra fu stabilita I dati SRTM, a copertura globale, divennero disponibili nei tempi successivi e sono già disponibili alla vendita per alcune aree. Vedi il capitolo relativo ai link riguardo ai dati SRTM

L’Advanced Spaceborn Thermal Emission and Reflection Radiometer (ASTER) è uno strumento giapponese installato nel satellite TERRA della NASA. L’Aster dispone di 14 canali ottici (VNIR-, SWIR- and TIR-channels), con risoluzione di 15m-90m. e l’unica caratteristica di relazione tra Nadir e il canale di ritorno. Così i dataset Aster possono essere usati per generare foto satellitari e dati DEM NASA offre i dati ASTER gratuitamente (su download) Via EOS Data Gateway Differenti dati Aster possono essere acquisiti (1A, 1B and DEM). Sfortunatamente dal 12/08/2002 al costo di $55(US) per ogni ASTER Level 1A, ASTER L1B.

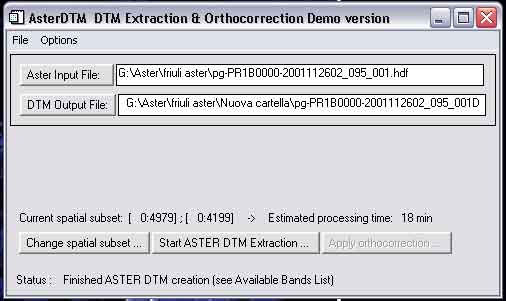

Il programma demo può essere installato come modulo add-on sotto ENVI3.5 ed ENVI 3.6 Esso ha piene funzionalità con le seguenti restrizioni:

• L’output DTM ha un marcatore composto nella parola “DEMO”, creato casualmente per disturbare i dettagli durante la generazione del DEM.

Il prodotto file DEM può essere letto utilizzando Globalmapper Formato 38 dalla lista di lettura (Vedi il capitolo “Convertire e generare i Dati DEM Dataset”

Le restrizioni “Demo” sopradescritta è realizzata aggiungendo le lettere nell’area coperta dalla quota di 300 metri

Alcune preziose informazioni possono essere prese da

• DEMs from Topos

Molti programmi generano dati DEM da mappe vettoriali

Sono richiesti tre passaggi dai dati raster

1. generare le linee di contorno
2. convertirle in dati vettoriali
3. generare i dati DEM

I programmi per questo compito sono:

• Rv2
• Bandpass

Il modo diretto per generare i DEM dai dati raster (topomappe) è realizzato dal software

• plt ->DEM utilities for use with OziExplorer
